SATEL adresowalny ACSP

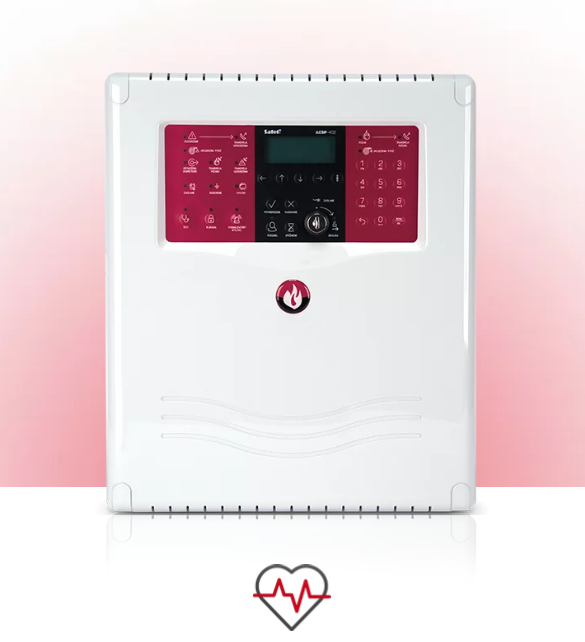

Serce systemu
Głównym elementem Adresowalnego Systemu Sygnalizacji Pożarowej ACSP, czyli urządzeniem kierującym pracą wszystkich jego elementów, jest centrala sygnalizacji pożarowej ACSP-402.
ADRESOWALNY SYSTEM SYGNALIZACJI POŻAROWEJ
Zadaniem systemu ACSP jest skuteczne wykrycie pożaru w jego najwcześniejszej fazie, zasygnalizowanie tej sytuacji optycznie lub akustycznie, a także powiadomienie odpowiednich służb.

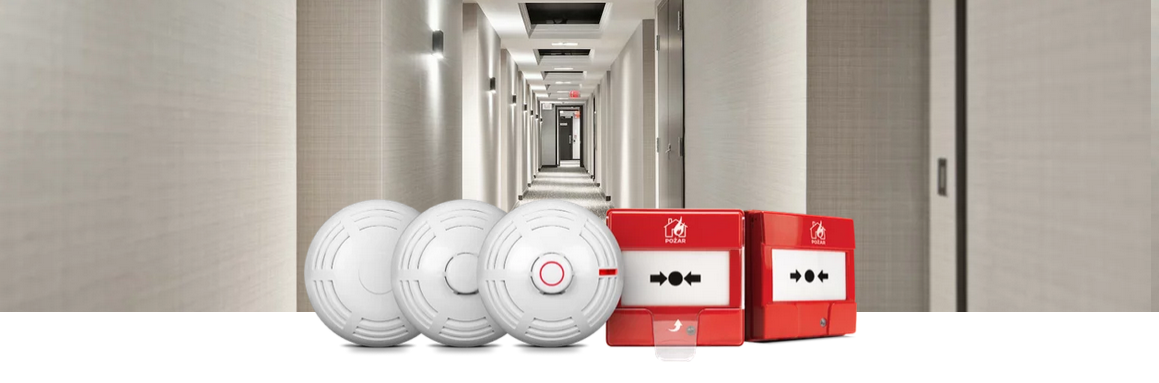

Skuteczna detekcja

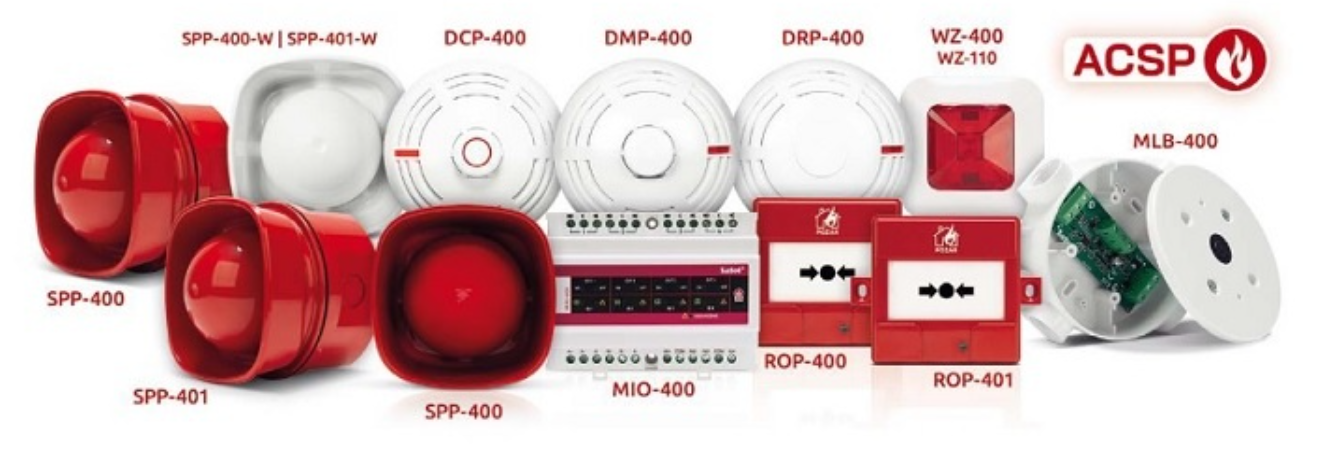

W ramach systemu ACSP pracować może szereg adresowalnych ostrzegaczy pożarowych – automatycznych i ręcznych. Przeznaczeniem pierwszych jest samodzielne wykrycie pożaru, drugie zaś umożliwiają zgłoszenie zauważonego pożaru osobom znajdującym się w obiekcie.
Donośna sygnalizacja akustyczna
W odpowiedzi na sygnały o pożarze otrzymane z ostrzegaczy, centrala może wyzwolić pracę sygnalizatorów adresowalnych. Dzięki opcji aktywowania urządzeń o konkretnych adresach możliwe jest niezależne alarmowanie (sterowanie ewakuacją) w różnych częściach obiektu.
Liczbę sygnalizatorów w systemie można zwiększyć poprzez podłączenie do specjalnych wyjść centrali ACSP-402 sygnalizatorów konwencjonalnych.
Precyzyjne określenie lokalizacji pożaru dzięki nowemu systemowi alarmów pożarowych ACSP firmy SATEL
Automatyczne powiadamianie służb
Centrala ACSP-402 posiada wyjścia do systemów transmisji informacji o pożarze lub uszkodzeniu. Dzięki temu, w przypadku współpracy z systemami monitoringu pożarowego, możliwe jest automatyczne i niezwłoczne wezwanie służb ratowniczo-gaśniczych. Taka funkcjonalność maksymalizuje skrócenie czasu, jaki upłynie od wykrycia pożaru do podjęcia akcji ratunkowej.

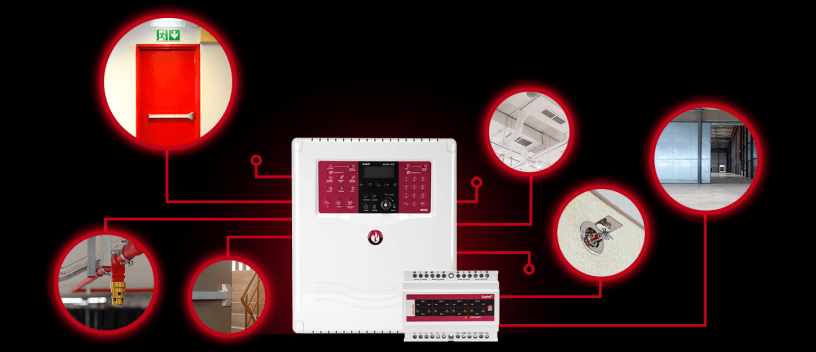

Współpraca z urządzeniami zewnętrznymi
Płyta centrali ACSP-402 oraz adresowalne moduły MIO-400 posiadają wejścia i wyjścia programowalne. Dzięki ich obsłudze centrala może zarówno nadzorować, jak i kierować pracą podłączonych urządzeń lub systemów zabezpieczenia pożarowego, m.in. wentylacją pożarową, bramami pożarowymi czy systemami gaśniczymi.
Nadzorowanie stanu i kierowanie pracą innych urządzeń zewnętrznych, np. sterownikami wind to kolejny z atutów centrali ACSP-402. Możliwa jest także współpraca np. z systemem kontroli dostępu czy dźwiękowym systemem ostrzegawczym.
Efektywne wykrywanie pożaru
W ramach każdej strefy dozorowej istnieje możliwość wybrania jednego spośród 19 wariantów alarmowania w trybach jedno i dwustopniowych. Odpowiadają one różnym, specyficznym algorytmom wykrywania pożaru w jak najwcześniejszej fazie jego rozwoju. Wybór optymalnego typu alarmowania ma na celu jak najlepsze dopasowanie pracy systemu do warunków panujących w strefie – wybranym obszarze.
Czujki dymu wykorzystać mogą tzw. czułość interaktywną w danej strefie. Co to oznacza? Gdy jedna czujka wykryje niewielkie ilości dymu, inne przełączają się w tryb zwiększonej czułości dla szybszego i zarazem pewniejszego potwierdzenia wystąpienia pożaru.
Bez niepożądanych alarmów
Prawidłowy dobór typu alarmowania w strefach ma bezpośrednie przełożenie na ograniczenie występowania fałszywych alarmów. Poprawna konfiguracja ostrzegaczy pożarowych to kolejny ze sposobów ograniczających występowanie fałszywych alarmów. Można bowiem skorzystać z opcji zmiany czułości w zależności od harmonogramu pracy personelu – mniejsza czułość, gdy w obiekcie obecni są ludzie, większa, gdy obiekt jest pusty.
Dodatkowym zabezpieczeniem przed fałszywymi alarmami jest stosowana w czujkach dymu adaptacja progu zadziałania. To sprawia, że niezależnie od zmieniającego się poziomu zanieczyszczenia komory optycznej, urządzenia utrzymują czułość na jednym poziomie.
Sygnalizacja optyczna
W ramach systemu ACSP dostępne są adresowalne wskaźniki zadziałania. Urządzenia te można powiązać ze strefą dozorową, grupą lub innym, pojedynczym elementem systemu. W efekcie wskaźnik poinformuje o zdarzeniach w strefie, grupie lub o zdarzeniach dotyczących wybranego urządzenia – nie tylko alarmach, ale także uszkodzeniach lub blokadach.
W przypadku braku powiązania z konkretnym elementem, dany wskaźnik informuje o zdarzeniach w całym systemie. Adresowalne wskaźniki zadziałania mają tę przewagę nad konwencjonalnymi odpowiednikami, że aby sygnalizować alarm z wybranej czujki, nie muszą być z nią bezpośrednio połączone, co ogranicza koszty i ułatwia układanie instalacji.

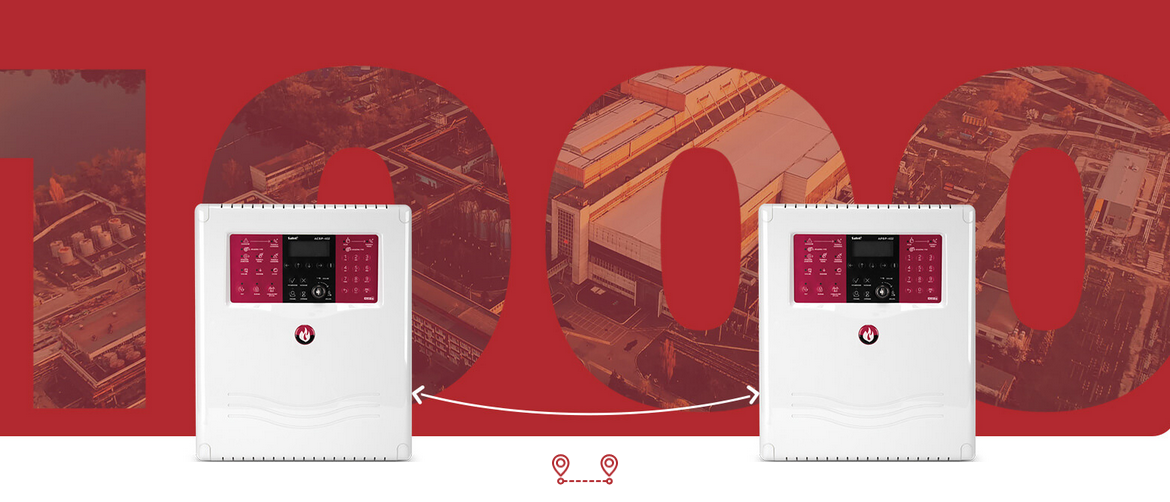

Wygodna zdalna obsługa
Nawet do 1000 metrów!
Do obsługi systemu ACSP może być użyty panel wyniesiony APSP-402, który można umiejscowić nawet do 1 km z dala od centrali. System obsługuje się z niego tak samo, jak z panelu centrali – użytkownik zyskuje pełen dostęp do informacji o systemie, jak i do wszystkich jego funkcji. Dodatkową zaletą takiego rozwiązania jest brak konieczności szkolenia personelu z obsługi innego sprzętu niż centrala.
Wgląd w stan systemu z dowolnego miejsca
Zdalny dostęp do stanu systemu możemy uzyskać za pomocą aplikacji Virtual APSP. Dostępna zarówno na komputery, jak i na urządzenia mobilne.
Połączenie z centralą odbywa się za pośrednictwem modułu ethernetowego, a przesyłane dane są szyfrowane. W ten sposób sprawdzić można nie tylko kwestie serwisowe, ale także przejrzeć bieżące alarmy lub historię zdarzeń.
Stan systemu ACSP można graficznie (na mapach i planach obiektu) prezentować także w oprogramowaniu INTEGRUM. Umożliwia ono integrację i zarządzanie rozproszonymi systemami bezpieczeństwa bazującymi na centralach alarmowych INTEGRA i INTEGRA Plus.

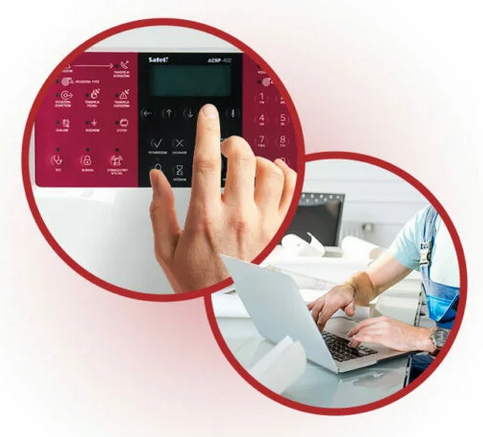

Wygodna i łatwa konfiguracja
System ACSP można skonfigurować oraz zmieniać jego ustawienia za pomocą przycisków panelu centrali. Drugim, a zarazem wygodniejszym i bardziej przyjaznym sposobem jest praca z wykorzystaniem oprogramowania ACSP Soft.
W procesie identyfikacji centrala automatycznie wykrywa topologię oraz wszystkie urządzenia pętlowe – struktura zostaje od razu odwzorowana graficznie w programie.
Proces automatycznej identyfikacji kończy się gotowością systemu do pracy – w podstawowej konfiguracji.
Oprogramowanie usprawnia diagnostykę ewentualnych problemów instalacyjnych, związanych np. z okablowaniem, i ułatwia ich lokalizację. Dostępna jest funkcja weryfikacji elementów pętlowych, która w przypadku uruchomienia sprawdzi, jakie zmiany zostały wprowadzone od poprzedniej identyfikacji.
Łatwe testowanie
Możliwość przeprowadzenia jednoosobowego testu systemu, jak i przesyłanie wiadomości e-mail zawierających dane dotyczące zabrudzenia automatycznych ostrzegaczy pożarowych, to niektóre z rozwiązań mających na celu usprawnienie serwisowania systemu, także podczas jego bieżącej pracy.
Część rozwiązań zastosowanych w ramach systemu ACSP oprócz podniesienia walorów użytkowych, ma na celu obniżenie kosztów wdrożenia i eksploatacji systemu.
- możliwość włączenia do instalacji, za pomocą modułu linii bocznej, istniejących fragmentów systemu konwencjonalnego.
- ograniczenie ilości okablowania w instalacji dzięki zastosowaniu wskaźników adresowalnych.
- dzięki użytym w MIO-400 przekaźnikom o dużej obciążalności można bezpośrednio sterować różnymi urządzeniami.
- wbudowany zasilacz buforowy współpracujący z pojedynczym akumulatorem 12 V jako zasilaniem awaryjnym – dotyczy zarówno centrali, jak i panelu wyniesionego.
- możliwość przeprowadzenia jednoosobowego testu ostrzegaczy, bez konieczności angażowania dodatkowych osób.
Dlaczego system ACSP?
precyzyjna lokalizacja miejsca wystąpienia zagrożenia pożarem dzięki adresowaniu urządzeń
rozwiązania obniżające koszty instalacji – m.in. pojedynczy akumulator rezerwowy
efektywne funkcje przyspieszające konserwację – m.in. test jednoosobowy
zaawansowana diagnostyka umożliwiająca szybsze śledzenie ewentualnych zakłóceń pracy całego systemu i poszczególnych urządzeń
łatwy i wygodny proces programowania
czytelny podgląd stanu systemu w aplikacji na komputer i urządzenia mobilne
integracja z INTEGRUM w celu wizualizacji aktualnego stanu systemu
możliwość zdalnej obsługi z wykorzystaniem panelu wyniesionego
specjalne wejścia/wyjścia do nadzorowania i sterowania urządzeniami innych firm: m.in. systemem oddymiania czy sterownikami wind
możliwość włączenia do instalacji istniejących części systemu konwencjonalnego CSP
System detekcji i powiadamiania pożarowego ACSP firmy SATEL wersja po angielsku
Szybkie i wygodne projektowanie systemu z konfiguratorem SSPX
Konfigurator sprzętowy SSPX to przyjazne i wygodne w obsłudze narzędzie do projektowania adresowalnych systemów sygnalizacji pożarowej z wykorzystaniem urządzeń SATEL. Niezwykle intuicyjny interfejs programu sprawia, że proces tworzenia projektu jest szybki i efektywny
NAJWAŻNIEJSZE FUNKCJE KONFIGURATORA SSPX (2.0.0):
Uwaga — do projektowania systemu konwencjonalnego (CSP) skorzystaj z wersji 1.02
Tworzenie i edycja konfiguracji sprzętowych systemów sygnalizacji pożarowej:
- możliwość przygotowania konfiguracji sprzętowej systemu sygnalizacji pożarowej bazującego na systemie adresowalnym ACSP
- wybór topologii: liniowej, pętlowej, hybrydowej
- dodawanie i edycja kondygnacji w obiekcie
- dodawanie planów kondygnacji obiektu przygotowanych w formacie: JPG, JPEG, BMP, PNG, GIF, TIF, TIFF, PDF
- rozmieszczanie na planie urządzeń systemów sygnalizacji pożarowej SATEL
- rysowanie połączeń między urządzeniami oraz przepustów między kondygnacjami
- konsola wskazująca ewentualne błędy w konfiguracji i ostrzeżenia
- bieżąca weryfikacja poprawności konfiguracji połączeń
- obliczanie wag urządzeń w każdej linii dozorowej
- informowanie użytkownika o przekroczeniu maksymalnej, dopuszczalnej ilości urządzeń w systemie
- wybór sposobu ilustrowania urządzeń na planie: symbole graficzne, zdjęcia, symbole DWG
- prezentacja zasięgów czujek na planie
- przypisywanie urządzeń do stref
- prezentowanie topologii w formie graficznej
- możliwość zapisania projektu i jego edycji po ponownym uruchomieniu Konfiguratora
Kalkulacja bilansu prądowego projektowanego systemu i dobór akumulatora:
- określenie łącznego poboru prądu w czasie dozoru i alarmu
- wskazanie minimalnej pojemności akumulatora niezbędnej do zasilania systemu w razie awarii zasilania głównego
- wyliczanie spadków napięć oraz ostrzeganie o przekroczeniu dopuszczalnych wartości w danym punkcie linii/pętli
- możliwość oszacowania bilansu prądowego i weryfikacji czy nie zostaną przekroczone wartości dopuszczalne wybranych parametrów bez wgrywania planu obiektu i umieszczania na nim urządzeń
Kalkulacja rezystancji linii dozorowych:
- wyznaczanie długości przewodów linii/pętli z uwzględnieniem parametrów systemu wprowadzonych w projekcie
- weryfikacja czy dopuszczalne wartości nie zostały przekroczone
Wycena kosztów systemu sygnalizacji pożarowej:
- importowanie własnych cenników i użycie ich w danej kalkulacji
- dodawanie własnych elementów do oferty, takich jak np. okablowanie, koszt montażu, koszt pierwszego serwisowania,
- nadawanie własnym elementom: nazw własnych, liczby sztuk, jednostek miar, cen netto
- indywidualne ustalenie: marży, stawki rabatu i podatku VAT do poszczególnych pozycji kosztorysu
Dokumentacja i ofertowanie:
- generowanie ofert zawierających m.in.:
- informacje o projekcie
- plan systemu sygnalizacji pożarowej z rozmieszczonymi urządzeniami
- opis i dane techniczne urządzeń w systemie
- bilans prądowy systemu
- kosztorys
- opis i dane techniczne urządzeń w systemie
- certyfikaty i świadectwa dopuszczenia
- logotyp i dane wykonawcy projektu
- drukowanie dokumentacji lub generowanie w formacie PDF
Wymagania:
- komputer z systemem operacyjnym MS Windows 10 (x86, x64) lub nowszym
- procesor Intel Pentium 4/AMD Athlon 64 lub nowszy
- minimum 512 MB pamięci RAM
