Tester kamer CCTV DAHUA TECHNOLOGY (DH PFM906-E), (PFM906-E) do 12Mpx
CENA £832
DH PFM906-E - Wielofunkcyjny monitor serwisowy Dahua do systemów AnalogHD i IP
- kompatybilny z systemami: IP/AHD/CVI/TVI/CVBS, SDI
- wbudowany system operacyjny Android 7,1
- wyświetlacz: 7" IPS 1080p HD
- dotykowy ekran pojemnościowy, 15 przycisków funkcyjnych
- wbudowany moduł Wi-Fi 2,4GHz / 5GHz (802.11a/b/g/n/ac)
- obsługa rozdzielczości kamer:
- IP: maks. 12Mpx
- CVI: maks. 8Mpx (w tym 5Mpx 16:9)
- TVI/AHD: maks. 4Mpx
- SDI: maks. 1080p / 1080i
- konfiguracja kamer IP za pomocą Onvif
- zrzut ekranu, nagrywanie wideo i odtwarzanie
- test: sygnału wideo, audio, danych, sieci LAN, Wi-Fi, PoE
- wbudowany multimetr cyfrowy (pomiar napięcia, prądu, rezystancji, pojemności elektrycznej)
- tester przewodów UTP oraz reflektometr TDR (lokalizacja miejsca przerwania kabla)
- wbudowany miernik światłowodowy (OPM + VFL)
- analiza danych poprzez port RS-485
- interfejsy:
- 3x port RJ45 10/100/1000Mbps (LAN/PSE, PD, UTP/Scan)
- 1x port BNC (AHD/CVI/TVI/CVBS) + 1x port BNC (wideo wyj.)
- 1x port BNC (SDI)
- 1x port HDMI ( wej.) + 1x port HDMI ( wyj.)
- 2x port FC (wymienne - końcówki w zestawie)
- 1x port jack 3,5 (audio wej.)+ 1x port jack 3,5 (audio wyj.)
- 1x port USB, 1x port RS485
- tryb lokalny i internetowy oraz dodano obsługę zdalnego sterowania
- zwiększony rejestr ostatnich danych testowych i możliwość wyczyszczenia go po zamknięciu programu
- opcja hibernacji i wyłączania
- wbudowany mikrofon
- pamięć wewnętrzna: 11GB, obsługa kart microSD
- wbudowana latarka (1 dioda LED - 35lm)
- akumulator litowo-polimerowy 37Wh
- wyjście zasilające: DC 12V, PoE (802.3af), DC 5V (USB)
- zasilanie testera: DC 12V (zasilacz w zestawie)
- gwarancja: 36 miesięcy
Charakterystyka testera

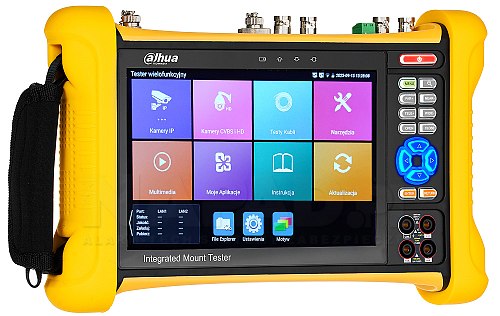

DH-PFM906-E to zintegrowany tester instalacji, wyposażony w 7-calowy ekran dotykowy IPS 1080p HD. Urządzenie przeznaczony zostało do wspomagania prac konserwacyjnych i instalatorskich dotyczących kamer IP, kamer analogowych, kamer TVI, CVI AHD oraz SDI. Tester wideo obsługuje wiele funkcji PTZ kamer analogowych i cyfrowych zgodnych z protokołem ONVIF. Połączenie ekranu dotykowego i przycisków sprawia, że tester jest bardzo przyjazny dla użytkownika.
Tester PFM906 E nadaje się też świetnie do badania sieci Ethernet. Pozwala zmierzyć napięcie zasilania przez PoE, pingować wybrane adresy, a także przeprowadzić wyszukiwanie adresów IP. Ponadto wyposażony jest w niebieski lokalizator kabli, dzięki któremu można odszukać określony kabel pośród innych. Tester pozwala również sprawdzać, czy kable sieciowe mają prawidłowo zarobione końcówki. Inne cechy i funkcje urządzenia to dostarczanie do kamer zasilania PoE do 24W, wejście i wyjście HDMI, test pętli CVBS, jednoczesne badanie kamer IP i analogowych, lampka LED, wyjście zasilania 12 VDC 2A i o wiele więcej. Jego przenośność, łatwość obsługi i bogactwo funkcji czynią z niego niezbędne narzędzie dla instalatorów i techników.
Wybrane funkcje testera
Wsparcie dla kamer IP
Urządzenie zaprojektowano z myślą o testowaniu kamer IP zgodnych z ONVIF. Może ono wyświetlać obraz pochodzący z kamery IP i pozwala na zmianę adresu IP. Maksymalna rozdzielczość obsługiwanych kamer IP to 12Mpx.
Wsparcie dla kamer AnalogHD
Urządzenie wspiera również standardy przesyłu sygnału wizyjnego w technologii AnalogHD. Doskonale sprawdza się przy instalacji oraz testowaniu kamer pracujących w systemach AHD / CVI / TVI.
Test audio
Testowanie dźwięku z urządzeń wejściowych. Tester należy połączyć z urządzeniem wejściowym, takim jak mikrofon, za pomocą kabla audio. Urządzenie obsługuje nagrywanie dźwięku, a także wysyłanie go do monitora.
Multimetr cyfrowy (DMM)
Tester Dahua umożliwia wykonywanie pomiarów następujących wielkości fizycznych: napięcia, prądu stałego DC i zmiennego AC, pomiar oporności elektrycznej czy pojemności elektrycznej, itp.
Test kabli TDR
Test kabli TDR pozwala przeprowadzić precyzyjne pomiary kabli BNC i kabli sieciowych. Umożliwia zlokalizowanie zwarć i przerw w okablowaniu, ogromnie zwiększając wydajność pracy.
Miernik mocy optycznej
Urządzenie pozwala wyświetlać moc optyczną zarówno liniowo, jak i nieliniowo. Potrafi ją mierzyć i dokonywać pomiarów względnych dotyczących strat sygnału w światłowodzie.
Test sieci LAN
Tester umożliwia wykonanie podstawowych testów w sieci LAN opartych o protokół IP - sprawdzanie połączenia, ping test, wykrywanie pętli, wykrywanie ruchu sieciowego, monitorowanie przepływu, test jakości połączenia, itp.
Test PoE
Urządzenie bada napięcie PoE pochodzące ze switcha PoE. Urządzenie jednoznacznie pokazuje napięcia panujące na poszczególnych przewodach kabla sieciowego.
Wbudowany moduł WiFi
Wbudowana obsługa Wi-Fi pozwala odbierać obraz z kamer bezprzewodowych (zgodnych z ONVIF lub niestandardowych) i łączyć się z siecią bezprzewodową.
Specyfikacja techniczna
| System | |
|---|---|
| System operacyjny | Android 7,1 |
| Obsługa języków | 12 języków - chinski, angielski, polski, włoski, koreański, rosyjski, hiszpański, japoński, francuski, niemiecki, turecki, serbski |
| Obsługa | Dotykowy ekran + przyciski funkcyjne Możliwość włączenia / wyłączenia ekranu dotykowego |
| Tryb hibernacji / wyłączenia zasilanie | Tak |
| Dźwięk po wciśnięciu przycisków | Wł. / wył. |
| Wyświetlacz | Szerokokątny, pojemnościowy, dotykowy ekran 7" 1080p HD IPS |
| Przyciski | Na przednim panelu: 14 przycisków + zasilania |
| Latarka | 1 dioda LED - 35lm 5mm |
| Wi-Fi | Częstotliwość: 2.4GHz / 5GHz Obsługa protokołów: IEEE 802.11a/b/g/n/ac |
| Aktualizacje | Obsługa poprzez online i lokalnie |
| Test kamer IP | |
| Obsługa rozdzielczości | 12Mpx / 8Mpx (4K) / 6Mpx / 5Mpx / 4Mpx / 3Mpx / 2Mpx / 1,3Mpx / 1Mpx |
| Obsługa kamer po protokole | Onvif i protokole Dahua |
| Inicjalizacja | Tak |
| Obraz | Podgląd na żywo, snapshot, nagrywanie, zoom, dekodowanie H.264/H.265 |
| Zarządzanie funkcjami | Zmiana rozdzielczości kamery, zmiana adresu IP, zmiana hasła, przywrócenie ustawień fabrycznych |
| Test kamer Analog HD | |
| Obsługa systemów | CVI / TVI / AHD / CVBS (NTSC, PAL) |
| Obsługa rozdzielczości (dla kamer CVI) |
8Mpx - 4K (3840x2160) @ 12,5/15/25/30 kl/s 6Mpx (3200x1800) @ 20 kl/s 5Mpx (2960x1668) @ 20 kl/s 5Mpx - 16:9 (2880x1620) @ 20 kl/s 4Mpx (2560x1440) @ 25/30 kl/s 2Mpx - 1080p (1920x1080) @ 25/30 kl/s |
| Obsługa rozdzielczości (dla kamer TVI) |
4Mpx (2560x1440) @ 25/30 kl/s 2Mpx - 1080p (1920x1080) @ 25/30 kl/s |
| Obsługa rozdzielczości (dla kamer AHD) |
4Mpx (2560x1440) @ 25/30 kl/s 2Mpx - 1080p (1920x1080) @ 25/30 kl/s |
| Obsługa rozdzielczości (dla kamer CVBS) |
720x576 @ 25 kl/s 720x480 @ 30 kl/s |
| Zarządzanie funkcjami | Wywołanie menu, sterowanie PTZ |
| Obraz | Podgląd na żywo, snapshot, nagrywanie, zoom |
| Generator sygnału wideo | PAL, NTSC: test sygnału wideo |
| Test kamer SDI | |
| Obsługa rozdzielczości | 2Mpx - 1080p @ 60 kl/s 1080i @ 60 kl/s 720p @ 60 kl/s |
| Test kabla | |
| Test kabla sieciowego | Parametry testowe: łumienie, odchylenie opóźnienia, współczynnik odbicia, impedancja, itp; Wykrywanie sekwencji kabli sieciowych, ciągłość i zwarcie Generowanie raportów |
| Test uszkodzenia i zwarcia | Pomiar lokalizacji rozłączenia lub zwarcia: kable BNC, kable sieciowe i inne kable |
| Multimetr cyfrowy (DMM) | |
| Napięcie DC | Zakres pomiarowy: 660mV (tylko ręcznie) / 6,6V / 66V / 660V Zasięg odczytu: ±6600 Minimalny zakres: 0,1mV / 1mV / 1mV / 1mV / 100mV Dokładność pomiaru: ±0,3%+4 |
| Napięcie AC | Zakres pomiarowy: 660mV (tylko ręcznie) / 6,6V / 66V / 660V Zasięg odczytu: ±6600 Minimalny zakres: 0,1mV / 1mV / 1mV / 1mV / 100mV Dokładność pomiaru: ±1,5%+6 / ±0,8%+6 / ±0,8%+6 / ±0,8%+6 / ±0,8%+6 |
| Natężenie prądu DC | Zakres pomiarowy: 6,6mA / 66mA / 660mA / 10A Zasięg odczytu: ±6600 Minimalny zakres: 1uA / 10uA / 100uA / 10mA Dokładność pomiaru: ±0,5%+3 / ±0,5%+3 / ±0,5%+3 / ±1%+3 |
| Natężenie prądu AC | Zakres pomiarowy: 6,6mA / 66mA / 660mA / 10A Zasięg odczytu: ±6600 Minimalny zakres: 1uA / 10uA / 100uA / 10mA Dokładność pomiaru: ±0,5%+3 / ±0,5%+3 / ±0,5%+3 / ±1%+3 |
| Test rezystancji | Zakres pomiarowy: 660Ω/6,6KΩ/66KΩ/660KΩ/6.6MΩ/66MΩ Zasięg odczytu: 0 ~ 6600 Minimalny zakres: 0,1Ω/1Ω/10Ω//100Ω/1KΩ/10KΩ Dokładność pomiaru: ±0,8%+5 / ±0,8%+2 / ±0,8%+2 / ±0,8%+2 / ±0,8%+2 / ±1,2%+5 |
| Test pojemności | Zakres pomiarowy: 6,6nF/66nF/660nF/6,6uF/66uF/660uF/6,6mF/66mF Zasięg odczytu: 0 ~ 6600 Minimalny zakres: 1pF Dokładność pomiaru: ±0,5%+20 / ±3,5%+8 / ±3,5%+8 / ±3,5%+8 / ±3,5%+8 / ±5%+8 / ±5%+8 / ±5%+8 |
| Test spadku napięcia diody | Zakres pomiarowy: 2V Zasięg odczytu: 0 ~ 2000 Minimalny zakres: 1mV Dokładność pomiaru: ±0,8%+6 |
| Przewodność | Zakres pomiarowy: 660Ω Zasięg odczytu: 0 ~ 6600 Minimalny zakres: 0,1Ω Dokładność pomiaru: ±0,8%+5 |
| Dodatkowe funkcje | |
| Test kontroli RS-485 | Obsługa protokołów: ponad 30 protokołów łącznie z Pelco–D/P, Samsung, Panasonic, Lilin, Yaan Prędkość transmisji: 150bps, 300bps, 600bps, 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 115200bps |
| Wi-Fi | Wi-Fi Hotspot |
| UTC | Tak |
| Test HDMI | 1 kan. HDMI wejście (input) - 4K 30kl/s 1 kan. HDMI wyjście (output) |
| Test Audio | 1 kan. audio wejście (input) 1 kan. audio wyjście (output) |
| Analiza sieci | Skanowanie adresów IP, test PING, przepustowość, flashowanie portów, skanowanie linków i inne funkcje |
| Test napięcia PoE | PD, PSE (wykrywanie napięcia zasilania, rzeczywiste wykrywanie mocy PD) |
| Lokalizartor uszkodzeń światłowodu | Tak |
| Monitorowanie danych | Testowanie danych z urządzenia sterującego |
| Złącza | |
| Zasilania | 1x port 12VDC (DC 12V IN) 1x port wyjściowy - 12VDC 2A (DC 12V OUT) - np. do zasilania kamery |
| Audio | 1x port jack wejście (IN) 1 kan. jack wyjście (OUT) |
| USB | 1x port, typ A |
| Ethernet | 2x RJ45 10/100/1000Mbps (1 port z obsługą PoE, 1 port PSE) 1x RJ45 skanowania |
| Pamięć | 1x slot karty microSD/ microSDHC (do 32GB; obsługuje formaty FAT32, NTFS) |
| HDMI | 1x port HDMI wej. (IN) 1x port HDMI wyj. (OUT) |
| RS485 | 1x port |
| VLS | 1x port |
| OPM | 1x port |
| Multimetra | 4x port |
| BNC | 4x port |
| Pozostałe | |
| Certyfikat | CE,FCC 2023-09-06 |
| Zasilanie testera | DC 12V (zasilacz w komplecie) |
| Akumulator | Wymienny akumulator litowo-polimerowy o pojemności 37Wh, czas pracy około 8 godzin |
| Wyjście zasilania | DC 12V / 2A port PoE (802.3at) 25.5W maks. |
| Wilgotność | 30 ~ 90% (bez kondensacji) |
| Temperatura pracy | -10°C ~ +55°C |
| Waga | 950g |
| Wymiary (szer./dł./wys.) | 270x160x46mm |
| Gwarancja | 36 miesięcy |
